Automatisk lasting og lossing

Automatisk lasting og lossing er integrering av robotarmer, portalenheter eller mekaniske manipulatorer direkte i en CNC-slipemaskin slik at arbeidsstykker plasseres på og fjernes fra slipestasjonen uten at en operatør håndterer hver del for hånd. For produsenter som kjører sylindriske eller endeflateslipeoperasjoner på tvers av flere skift, er denne enkle endringen vanligvis den raskeste måten å øke ytelsen, holde strammere toleranser og redusere sikkerhetsrisikoen knyttet til repeterende manuell håndtering i nærheten av en spinnende slipeskive.

Nedenfor går vi gjennom hvorfor butikker automatiserer sine CNC-slipelinjer, hvordan laste- og lossemaskinvaren faktisk fungerer, hvor disse systemene brukes på tvers av bransjer, hvordan sylindriske og flate og sylindriske konfigurasjoner sammenlignes, og hva som kommer neste gang for slipeautomatisering.

Hvorfor automatisere CNC-slipemaskiner

Å slipe en sylindrisk del godt avhenger av konsistensen i hvordan arbeidsstykket plasseres, klemmes og presenteres for hjulet hver eneste syklus. Når det trinnet gjøres for hånd, kommer tretthet, distraksjon og små variasjoner i teknikk seg inn over et åtte eller tolv timers skift. Automatisering av lasting og lossing-trinnet fjerner den variabelen fra ligningen, og gevinstene har en tendens til å dukke opp i flere målbare områder.

Produsenter som går over til automatisk lasting og lossing ser vanligvis økt produktivitet, forbedret effektivitet, økt sikkerhet, mer konsistent kvalitet, tids- og kostnadsbesparelser, høyere maskinutnyttelse og større fleksibilitet sammenlignet med manuell håndtering. Fordi maskinen kan kjøre uten tilsyn i lengre strekninger, inkludert natt- og helgeskift, kan produsenter møte høyere produksjonskrav uten å kjøpe ekstra utstyr.

Det er verdt å merke seg at automatisering ikke bare handler om hastighet. Stabil kvalitet og kortere syklustider betyr nå like mye som selve slipeprosessen i mange presisjonsproduksjonsmiljøer, og det er grunnen til at automatisk håndtering har blitt en standard vurdering snarere enn et luksustillegg for butikker som konkurrerer på konsistens.

Slik fungerer automatiske slipelastesystemer

Det er ingen enkelt måte å bygge et automatisert laste- og lossesystem på, og den riktige konfigurasjonen avhenger sterkt av delfamilien som produseres. Vanlige konfigurasjoner kombinerer kvernen med robotarmer, portalenheter, transportører eller dedikerte utvekslingsenheter i stedet for å stole på en person for å plassere og fjerne hvert arbeidsstykke.

I en typisk syklus plukker håndteringsenheten et rå eller forhåndsbearbeidet arbeidsstykke fra en matestasjon, presenterer det for slipeskiven i riktig orientering, og CNC-kontrolleren styrer selve slipesekvensen. Når slipingen er ferdig, fjerner den samme enheten den ferdige delen og plasserer den på en utgående transportør eller pall mens neste emne allerede er i trinn. Mange systemer parer denne håndteringssekvensen med inspeksjonsenheter slik at kontinuerlig sliping og prosessmåling skjer sammen, med tilbakemelding fra inspeksjonen som danner en lukket sløyfe som holder dimensjonsvariasjonen på et minimum.

Før de velger en konfigurasjon, ser produsentene generelt på hvilken type arbeidsstykker som skal håndteres, hvor mye variasjon som eksisterer i størrelse og geometri, hvilke toleranse- og overflatefinishmål som må holdes, om produksjonsblandingen er stabil eller endres ofte, hvor mye gulvplass som er tilgjengelig for vakthold, om prosessmåling er nødvendig, og hvordan systemet vil påvirke bemanning og opplæring. Den best egnede maskinen er ikke alltid den med den mest avanserte automatiseringspakken; i mange tilfeller er det bedre valget konfigurasjonen som passer til det faktiske produksjonsmønsteret og gjør repeterbar kvalitet lettere å vedlikeholde.

Anvendelser av automatisk sylindrisk sliping

Automatisk sylindrisk sliping dukker opp overalt hvor runde, roterende deler må produseres i volum med tett rundhet og dimensjonskontroll. Bilindustriens høyvolumproduksjonskrav stemmer godt overens med automatiseringsegenskapene til moderne CNC sylindriske slipemaskiner, som dekker transmisjonsaksler, drivaksler og CV-leddkomponenter.

• Bilkomponenter som motoraksler, giraksler og lagertapper, der høye deler gjør manuell håndtering upraktisk
• Luftfartsdeler inkludert landingsutstyrskomponenter, turbinaksler og hydrauliske aktuatordeler som må oppfylle strenge spesifikasjoner, ofte i eksotiske legeringer
• Hydrauliske og pneumatiske komponenter, slik som ventilspoler og sylinderstenger, der et automatisk laste- og lossesystem hjelper sylindriske kverner med å møte produksjonskrav til middels volum
• Lagerproduksjon, der laste- og lossemekanismer fungerer sammen med inspeksjonsenheter for å opprettholde stabil, effektiv og presis produksjon
• Generell presisjonsbearbeiding av pinner, hylser og trappetrinn brukt på tvers av industrielt utstyr

Hos Zhejiang Quanshun Machine Tool Co., Ltd, vår Automatisk lasting og lossing CNC sylindriske slipemaskiner er bygget for akkurat denne typen repeterbar flerskiftsproduksjon. Modellen er spesialbygd slik at aksler og lignende roterende deler kan slipes, måles og byttes ut med minimal operatørinvolvering, noe som passer naturlig inn i automotive, hydrauliske og generelle maskineringsapplikasjoner beskrevet ovenfor.

Sylindrisk vs ansikt og sylindrisk slipemaskin

Et vanlig spørsmål blant kjøpere er om en standard sylindrisk sliper eller en front- og sylindrisk sliper passer best. Det korte svaret er at det avhenger av om delen trenger kun ytre diameter nøyaktighet eller om endeflaten også må slipes til en stram toleranse i samme oppsett.

Sylindriske slipemaskiner brukes hovedsakelig til presisjonssliping av endeflater, ytre overflater og koniske overflater av partier av akseldeler, noe som gjør dem til et kjerneutstyr i bilmotorindustrien, og den samme maskinfamilien er også egnet for akseldeler med små batchstørrelser og høye presisjonskrav i militære, romfarts- og generelle presisjonsmaskineringsverksteder. Når en del også krever en kontrollert endeflate, reduserer en dedikert flate og sylindrisk konfigurasjon antall ganger delen må løsnes og omplasseres, noe som direkte beskytter konsentrisiteten og rettigheten som delen trenger for å fungere korrekt i monteringen.

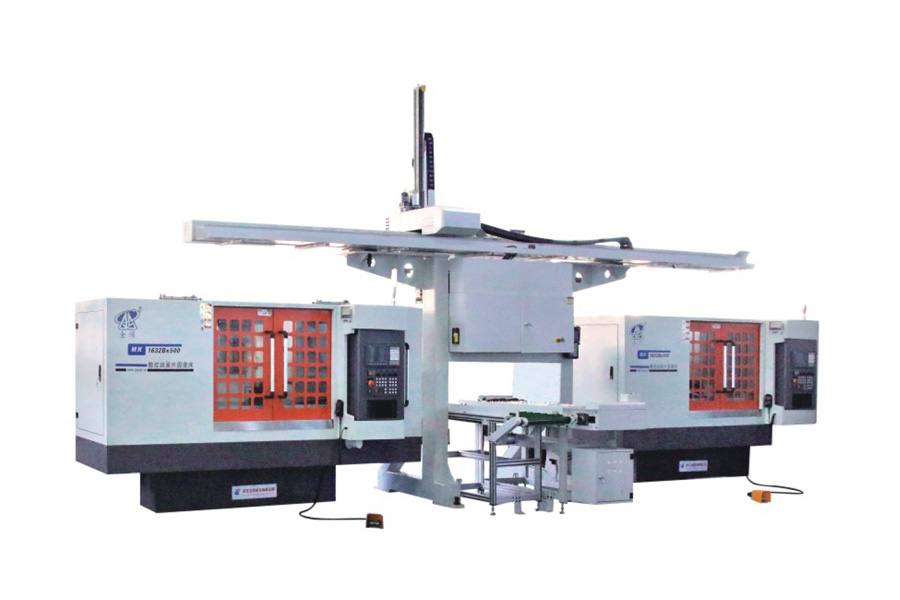

Quanshun produserer begge konfigurasjoner med automatisk lasting og lossing allerede innebygd. Vår Automatisk lasting og lossing automatisk CNC sylindrisk slipemaskin er egnet for deler der ytre diameter nøyaktighet er hovedkravet, mens vår automatiske CNC flate og sylindriske slipemaskin er bygget for deler som trenger ytre diameter og endeflaten slipt sammen i en enkelt automatisert syklus. Gjennomgang av deltegningen og toleranseforklaringene på endeflaten er vanligvis den raskeste måten å avgjøre hvilken av de to som passer til en gitt jobb.

Fremtidige trender innen CNC-slipeautomatisering

Flere retninger er i ferd med å forme seg hvor automatisk lasting og lossing er på vei i løpet av de neste årene.

1. Kvalitetskontroll i lukket sløyfe. Noen maskiner overvåker nå slitasje på slipeskivene og utløser automatisk dressingsprosedyrer for å opprettholde konsistent ytelse, noe som reduserer behovet for manuelle kontroller mellom batcher.
2. Tettere integrasjon mellom håndtering og måling. Lastesystemer blir i økende grad sammenkoblet med prosessmålinger, slik at dimensjonsdrift blir korrigert under kjøringen i stedet for oppdaget etterpå.
3. Standardiserte robotgrensesnitt. Flere maskiner bygges med åpne grensesnitt slik at en robotarm eller portal kan byttes eller oppgraderes uten å redesigne hele cellen.
4. Fleksibilitet for blandet produksjon. Automatiseringspakker blir designet for å håndtere et bredere spekter av delstørrelser og -former innenfor samme celle, i stedet for å låse en linje inn i en enkelt delfamilie.
5. Lyser ut og utvidet uovervåket drift. Etter hvert som påliteligheten forbedres, utvider flere butikker automatiserte slipekjøringer gjennom hele natt- og helgeskift for å maksimere maskinutnyttelsen.

Som en produsent som designer og bygger våre egne slipeplattformer, er Quanshun posisjonert for å støtte disse trendene direkte. Selskapet dekker et område på 35000 kvadratmeter med et byggeareal på 32000 kvadratmeter, inkludert en dedikert produksjonsbase for maskinverktøy og en produksjonsbase for hydrauliske deler. Vårt produktspekter spenner over vanlige og CNC sylindriske slipemaskiner, CNC endeflate sylindriske slipemaskiner, automatisk lasting og lossing CNC sylindriske og endeflate sylindriske slipemaskiner, komposittslipemaskiner og høypresisjons sylindriske slipemaskiner, og vi designer også ikke-standardiserte programvarespesifikke slipemaskiner, inkludert spesialopplæringskrav fra kunder, inkludert automatiserte opplæringskrav. Vårt firma har full produktforsknings- og utviklingsevne, har bestått ISO9001-2015 kvalitetssystem og CE sikkerhetssertifiseringer, og har blitt anerkjent som en nasjonal høyteknologisk bedrift. I 2021 ble vi vurdert som en spesialisert og ny liten og mellomstor bedrift i Zhejiang-provinsen, og vi har våre egne eksportkvalifikasjoner, med produkter som for tiden eksporteres til mer enn 20 land, inkludert USA, Tyskland, Japan og over hele Sørøst-Asia.
