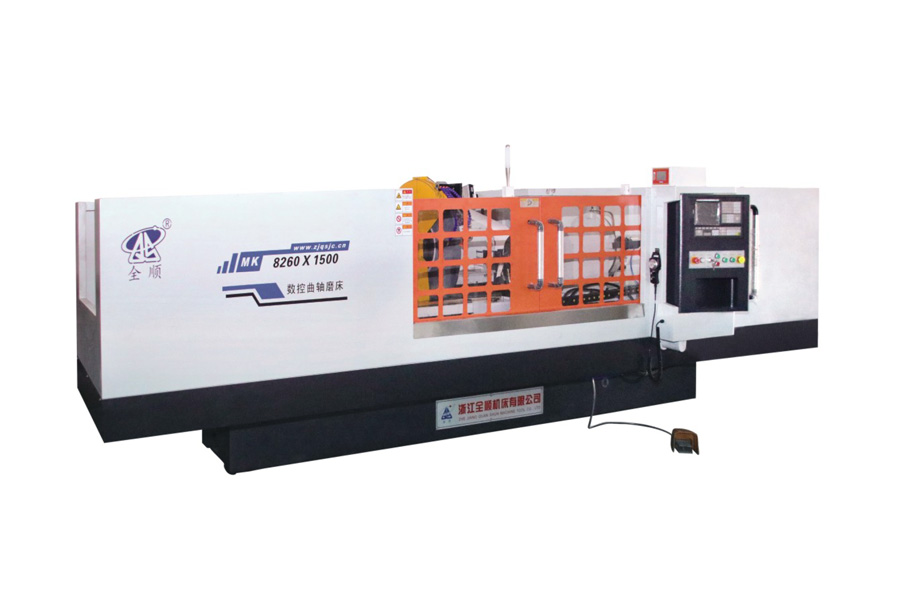

Veivakselmaskin

Sliping av veivaksel er vanskelig fordi veivstiftene ikke roterer rundt veivakselens hovedsenterlinje, de går i bane rundt den i en kontinuerlig skiftende eksentrisk bane, noe som betyr at slipeskiven må spore et bevegelig mål i stedet for en fast sirkulær overflate. En CNC Veivaksel slipemaskin løser dette med synkronisert aksekontroll som beregner hjulposisjonen på nytt tusenvis av ganger per omdreining, samtidig som den håndterer avbøyningsrisikoen skapt av en lang, tung, ujevnt belastet aksel. Avsnittene nedenfor forklarer hvorfor denne prosessen er unikt krevende, hvordan maskinen sporer eksentriske stifttapper, hvilke veivakseltyper som trenger dedikert utstyr, og hvordan man velger riktig maskin.

Hvorfor er veivakselsliping så vanskelig

I motsetning til en enkel aksel, har en veivaksel flere pinnelager forskjøvet fra hovedrotasjonsaksen med en fast eksentrisk avstand, en for hver sylinder motoren eller kompressoren betjener. Når veivakselen roterer rundt hovedtappens senterlinje under sliping, sporer hver tapptapp en sirkulær bane rundt den senterlinjen i stedet for å holde seg i ro. Et patent som beskriver veivstiftsslipemetoder bemerker at slipedelen av hjulet faktisk beveger seg i en elliptisk bane i forhold til tappen under en omdreining av veivakselen, noe som betyr at slipeforhold som hjulbelastning og kontakthastighet endres kontinuerlig gjennom syklusen.

Dette skaper flere sammensetningsutfordringer som ikke finnes i standard sylindrisk sliping.

• Stadig skiftende kontaktgeometri. Hjulet må bevege seg radialt i koordinering med veivakselens rotasjonsvinkel for å fortsette å følge den kretsende tappens overflate, i stedet for å holde en fast posisjon.
• Variabel slipemotstand. Forskning på veivstiftsslipemekanikk har vist at slipemotstanden virker i samme retning som tappens bevegelse på noen punkter i rotasjonen og i motsatt retning på andre, noe som skaper lastsvingninger som kan påvirke nøyaktigheten hvis det ikke kompenseres for.
• Lange, slanke, ujevnt belastede skaft. Veivaksler er ofte lange i forhold til diameteren og har ujevn massefordeling fra motvektene, noe som gjør dem utsatt for avbøyning under slipekraft og egen vekt.
• Flere kritiske overflater på en del. Hovedjournaler, pinnejournaler og noen ganger trykkflater må alle slipes nøyaktig i forhold til hverandre på samme del.
• Høy konsekvens av feil. En veivaksel som er utenfor toleranse kan forårsake vibrasjoner, lagerslitasje eller motorsvikt, så den akseptable feilmarginen er ekstremt liten i forhold til størrelsen og massen til delen.

Disse faktorene er grunnen til at veivakselsliping krever spesialbygde maskiner i stedet for en standard sylindrisk kvern tilpasset jobben.

Hvordan polerer CNC veivakselslipemaskiner eksentriske stiftjournaler

For å slipe en tapptapp som går i bane rundt hovedsenterlinjen, koordinerer en CNC-veivakselkvern to akser i sanntid: en C-akse som roterer veivakselen og en X-akse som beveger slipehjulsvognen radialt inn og ut. Akademisk forskning på sliping av veivakselpinne, publisert i det fagfellevurderte tidsskriftet Sensors, beskriver dette som oscillerende sliping, der veivakselen drives av C-aksen rundt midten av hovedtappen mens pinnejournalene roterer rundt det samme senteret, og slipeskiven utfører en frem- og tilbakegående jagebevegelse langs X-tappen.

I følge den samme forskningen, må den praktiske posisjoneringsnøyaktigheten til både C-aksen og X-aksen samsvare nøye med de teoretiske bevegelseskontrollligningene for at resultatet skal være en ekte sirkulær tapptappprofil, siden ethvert avvik mellom den beordrede og faktiske akseposisjonen introduserer en konturfeil direkte i bakkeoverflaten. Dette er grunnen til at veivakselkliperne er avhengige av høyoppløselige kodere og tett innstilt servokontroll i stedet for de enklere posisjoneringssystemene som finnes på standard OD-slipere.

Hvilke typer veivaksler krever spesialiserte slipemaskiner

Ikke alle veivaksler gir den samme slipeutfordringen, og maskinspesifikasjonene varierer betydelig basert på veivakselens størrelse, vekt og konfigurasjon. Tabellen nedenfor skisserer vanlige kategorier og deres slipehensyn.

Tunge veivaksler utgjør et spesielt ingeniørproblem. Et slipemaskinpatent som tar for seg pinsliping på tunge veivaksler forklarer at avbøyning blir et betydelig problem når veivakselen overskrider en viss lengde og vekt, og beskriver et avlastningsarrangement som påfører en konstant motvirkende kraft på veivakselen under sliping spesielt for å håndtere denne avbøyningen uten å feste ekstra deler til selve akselen. Dette illustrerer hvorfor kraftige veivakselslipere er bygget med dedikerte støtte- og avlastningssystemer som maskiner i bilskala vanligvis ikke trenger.

Hvordan unngår du avbøyning og sikrer presisjon i veivakselsliping

Nedbøyning er en av de vanligste feilkildene ved veivakselsliping, siden akselen bare støttes i endene eller ved mellomliggende jevne hviler mens en slipekraft påføres utenfor midten. Følgende praksis og maskinfunksjoner adresserer dette direkte.

1. Jevn hvile og følgerstøtte. Justerbare støttestøtter plassert nær tappen som slipes reduserer veivakselens ustøttede spennvidde og begrenser avbøyning under skjærekraft.
2. Motvekts- eller avlastningssystemer. På tunge veivaksler påfører mekaniske avlastningsarrangementer en motkraft for å oppveie akselens egenvekt, og forhindrer nedsynkning som ellers ville forvrenge bakketappen.
3. Optimalisert slipesekvens. Å slipe tappene i en planlagt rekkefølge, i stedet for sekvensielt nedover akselen, kan balansere krefter og redusere kumulativ avbøyning når materialet fjernes.
4. Kontrollerte innmatingshastigheter. Lettere, hyppigere passeringer nær den endelige størrelsen reduserer toppslipekraften sammenlignet med et enkelt tungt kutt, og reduserer kortvarig avbøyning.
5. Stiv maskinseng og hodestokk. En tung, godt dempet maskinkonstruksjon motstår sin egen nedbøyning under belastning, som forenes med enhver akselavbøyning hvis selve maskinen ikke er tilstrekkelig stiv.
6. Sanntids bevegelsesnøyaktighet. Fordi pinnelagersliping avhenger av nøyaktig C-akse og X-aksekoordinering, påvirker servotuning og koderoppløsning direkte om den beordrede verktøybanen samsvarer med den faktiske bakkeprofilen.
7. Termisk kontroll. Kjølevæskestrøm og konsistente omgivelsesforhold begrenser termisk utvidelse av den lange veivakselkroppen, som ellers ville endret akselposisjon midt i syklusen.

Å adressere avbøyning er sjelden en enkelt løsning. Det krever vanligvis den riktige kombinasjonen av maskinstivhet, arbeidsstøtte og en slipesekvens tilpasset den spesifikke veivakselens lengde og massefordeling.

Hvordan velge riktig CNC veivakselslipemaskin

Velge en Crankshaft Grinding Machine bør være basert på størrelsen, vekten og toleranseprofilen til veivakslene du forventer å produsere, ikke bare den største delen i din nåværende ordrebok. Vurder følgende faktorer.

• Maksimal veivaksellengde og sving. Bekreft at maskinsengens lengde og svingdiameter dekker den største forventede veivakselen med margin for fremtidig delvekst.
• Antall pin- og hovedjournaler som støttes. Kontroller at C-akse- og X-aksekontrollen kan administrere veivakselens akseltall og slagkonfigurasjon uten overdreven syklustid.
• Avbøyningsstyringsfunksjoner. For lengre eller tyngre veivaksler, sjekk om maskinen har stødige hviler, avlastningssystemer eller annen støtte som er utformet for å motvirke nedsynkning under sliping.
• Servo- og koderoppløsning. Bevegelseskontroll med høyere oppløsning forbedrer direkte rundheten av pinnejournalen, siden akseposisjoneringen må følge den teoretiske baneligningen nøye.
• Hjul og dressing system. Bekreft at hjulstørrelsen, -typen og den automatiske dressingssyklusen passer til tappdiametrene og overflatefinishen veivakslene dine krever.
• Produksjonsvolum og omstillingsbehov. Butikker med høy miks og lavere volum drar nytte av fleksibel CNC-programmering for forskjellige slagkonfigurasjoner, mens dedikerte produksjonslinjer kan favorisere optimaliserte faste sykluser.
• Produsentstøtte og opplæring. Veivakselslipere er komplekse maskiner, så kontinuerlig tilgang til reservedeler, kalibreringsstøtte og operatøropplæring er viktig over utstyrets levetid.
