5-akset slipemaskin: Slik fungerer det, viktige fordeler og smarte kjøpstips

Når en kunde gir deg et parti turbinblader eller flerfligede skjæreverktøy, er den konvensjonelle ruten å grove og etterbehandle hver side på separate maskiner, så håper konsentrisiteten fortsatt holder. En 5-akset slipemaskin endrer den aritmetikken. Den kan plassere arbeidsstykket og hjulet langs fem interpolerte akser, slik at et enkelt oppsett dekker en mye bredere omhylling av geometri. Men gjør det det til det riktige neste kjøpet for hver butikk? Det ærlige svaret er: det lønner seg først når arbeidet virkelig krever samtidig fleraksebevegelse.

Hva en 5-akset slipemaskin faktisk gjør

En 5-akset slipemaskin er ikke bare en ekstern sylindrisk slipemaskin med to ekstra knapper. X-, Y- og Z-aksene beveger bordet, hjulhodet eller arbeidsstykket i tre lineære retninger. A- og B-aksene roterer og vipper arbeidsstykket eller verktøyspindelen. Sammen gir de deg fem frihetsgrader, slik at slipeskiven kan nærme seg en intrikat profil fra nesten alle vinkler uten å miste kontakten med overflaten.

I praksis betyr det at du kan slipe en kompleks skulpturert overflate i én klemme. På en treakset maskin må du indeksere delen, sette opp på nytt og godta utløps- og justeringsfeil. Fem-akset interpolasjon lar hjulet holde seg i inngrep med den teoretiske overflatebanen mens delen svinger og vipper under den.

Hvordan 5-akset bevegelse gir presisjon

Presisjon på en 5-akset sliper er ikke bare et spørsmål om å ha flere motorer. Kontrollsystemet må synkronisere fem akser kontinuerlig. Moderne CNC-kontroller bruker frakoblede kartesiske koordinater og invers kinematikk for å gjøre en verktøybane om til samtidige aksekommandoer. Hvis en akse henger 0,002 mm etter, kan den ferdige profilen vise skygger eller skravling.

Mekanisk stivhet er like viktig. En 5-akset slipemaskin trenger en stiv base, høy blynøyaktighet på kuleskruene og termisk kompensasjon på spindelen. Uten disse gjør de ekstra aksene bare feilbudsjettet bredere. De beste fem-akse designene bruker forhåndsbelastede lineære skinner og direktedrevne roterende bord for å minimere tilbakeslag.

Viktige fordeler med 5-akset sliping i praksis

Femakset sliping gir deg færre oppsett, kortere syklustid, bedre overflatefinish og muligheten til å lage underskåret og vridd geometri som enkel dyksliping ikke kan nå. Det forbedrer også del-til-del-konsistensen fordi den samme klemmen brukes for alle maskinerte overflater.

Når en 5-akset maskin ikke passer best

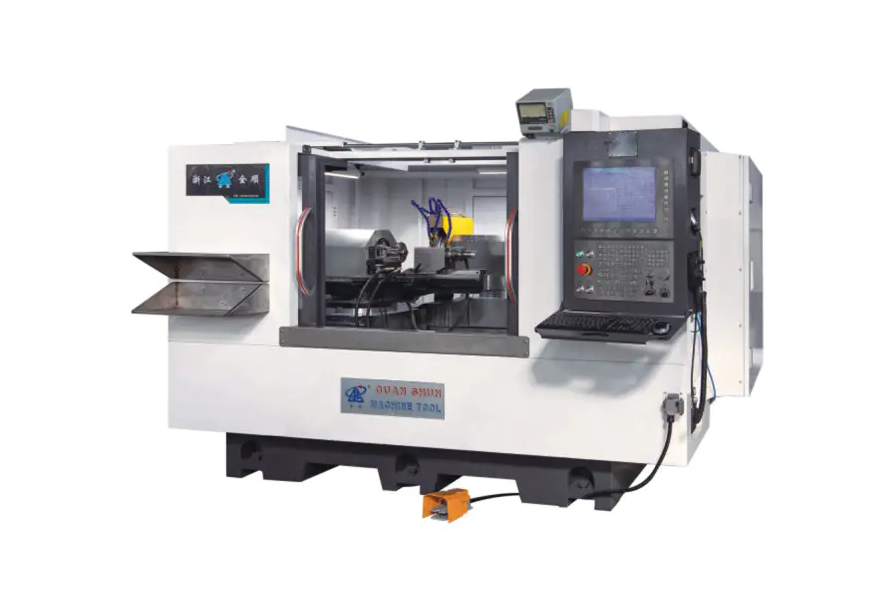

Hvis delene dine for det meste er sylindriske aksler, hylser eller veivaksler med en veldefinert senterlinje, kan en flerakset maskin være overkill. En CNC sylindrisk slipemaskin eller en sammensatt slipemaskin kan levere sub-mikron rundhet og konsistent størrelse med langt lavere kostnader og enklere vedlikehold. For eksempel bygger Zhejiang Quanshun Machine Tool en høypresisjon CNC profil sylindrisk sliper som håndterer komplekse eksterne profiler med et mye mer konvensjonelt oppsett. I motsetning til femakset geometri, er disse maskinene bygget rundt delens rotasjonsakse, slik at de opprettholder stivheten som de fleste butikker forventer av en sylindrisk kvern.

Hvis du behandler lange aksler eller store diametre, kan en dobbelthjuls- eller bredhjulsdesign ofte gjøre jobben med høyere gjennomstrømning enn et femakset senter. Tilpassede slipeløsninger er også tilgjengelige for ikke-standardiserte arbeidsstykker uten at du må kjøpe flere akser enn du kan bruke.

Hva du bør vurdere før du kjøper en 5-akset slipemaskin

Start med delporteføljen din. Hvis 80 % av arbeidet kan holdes i en enkel to-kjeft chuck, kan en 5-akset investering sitte stille. Definer deretter toleransebåndet. Femakset bearbeiding skinner for profiltoleranser av ±0,005 mm , men hvis du bare trenger ±0,01 mm på en utvendig diameter, kan en billigere maskin holde det enkelt.

Programmering er en annen skjult kostnad. En 5-akset slipemaskin krever vanligvis en CAM-postprosessor som sender ut interpolerte fem-akse bevegelser, pluss en trent programmerer. Ta hensyn til den tiden, ikke bare klistremerkeprisen.

Se til slutt på maskinbyggerens servicedybde. En 40-tonns maskin med fem akser er ikke noe du kan taxi til et lokalt verksted. Spør om responstider, tilgjengelighet av reserveakseenheter og om byggherren tilbyr igangkjøring på stedet.

Velge riktig slipeteknologi for butikken din

Det er ingen universell dom. Det riktige valget avhenger av produktmiksen din, kvalitetsmålene dine og teamets evne til å programmere verktøybaner med flere akser. Mange produsenter finner en middelvei: behold en pålitelig CNC sylindrisk kvern for hoveddelen av det daglige arbeidet, og legg til et fleksibelt slipesenter når komplekse deler dukker opp. Den tilnærmingen holder kostnaden per del lav samtidig som den beholder evnen til å håndtere eksotisk geometri.

For en praktisk beslutningsramme, se vår veiledning om hvordan velge en slipemaskin .
