Hva er typene CNC-slipemaskiner?

Innenfor presisjonsproduksjon, CNC-slipemaskiner spille en avgjørende rolle. De bruker høyhastighets roterende slipeskiver for å utføre finsliping på overflaten av arbeidsstykker, og oppnå ekstremt høy dimensjonsnøyaktighet og overflatefinish. Med den kontinuerlige økningen i industrielle krav til høypresisjon og høyeffektiv maskinering, har typene CNC-slipemaskiner blitt stadig mer mangfoldige og spesialiserte.

Klassifisering etter maskineringsobjekt og -funksjon: Vanlige CNC-slipemaskinklassifikasjoner

CNC-slipemaskiner er hovedsakelig klassifisert i henhold til formen på arbeidsstykkene de behandler og deres spesifikke funksjoner, og danner flere hovedtyper:

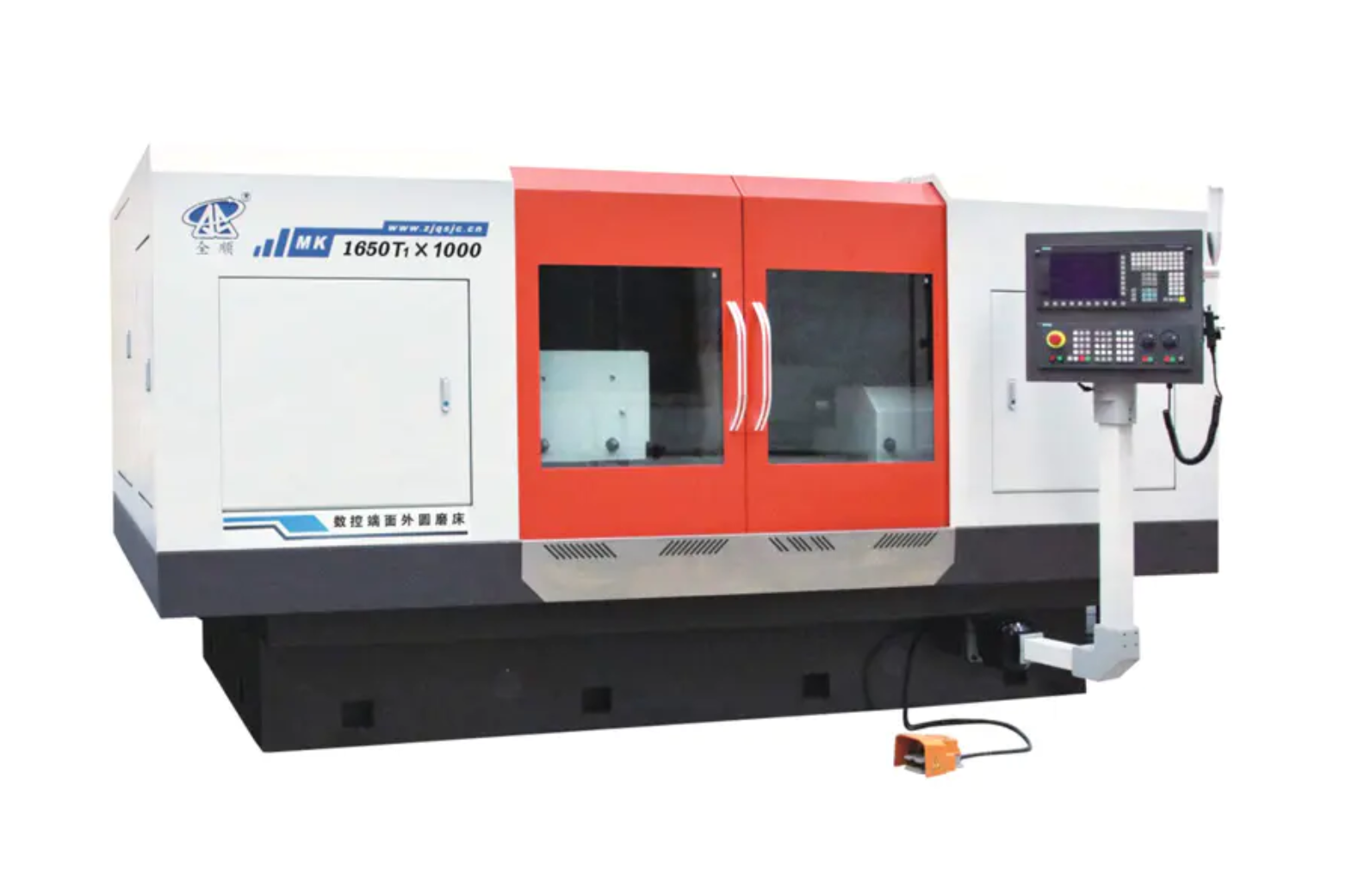

1. CNC sylindrisk slipemaskin

Egenskaper: Spesielt brukt for sliping av ytre sylindriske overflater, koniske overflater og visse skulderendeflater på arbeidsstykker. Det er kjerneutstyret for presisjonsbearbeiding av akseldeler. Moderne CNC sylindriske slipemaskiner har vanligvis fleraksekontroll, som muliggjør komposittsliping, for eksempel å fullføre presisjonsmaskinering av ytre diametre og endeflater i ett enkelt oppsett.

2. CNC intern slipemaskin

Egenskaper: Brukes til sliping av de indre sylindriske eller koniske overflatene på arbeidsstykker. På grunn av plassbegrensninger i intern sliping, bruker disse maskinene vanligvis høyhastighets elektriske spindler. De er mye brukt i bransjer som bildeler (f.eks. lagerhus), hydrauliske komponenter og støpeformer.

3. CNC overflateslipemaskin

Egenskaper: Brukes til sliping av flate eller formede overflater på arbeidsstykker. Basert på forholdet mellom slipeskivens akse og bordets bevegelsesretning, kan de videre deles inn i horisontal-spindel rektangulære bord, vertikal-spindel roterende bord, etc. Deres kjernefordel ligger i å gi ekstremt høy flathet og overflateruhet.

4. CNC verktøyslipemaskin

Egenskaper: Spesielt designet for sliping og produksjon av ulike skjæreverktøy (f.eks. bor, freser, girkuttere, etc.). Disse CNC-slipemaskiner har typisk fem eller flere akser med samtidig kontroll for å håndtere komplekse verktøygeometrier og krav til høy presisjon.

5. CNC Senterløs slipemaskin

Egenskaper: Sliping krever ikke et senterhull for posisjonering; i stedet støtter styrehjul og en støtteplate arbeidsstykket. Denne metoden er ideell for høyvolum, kontinuerlig sliping av ytre diameter av slanke stavformede deler, og tilbyr ekstremt høy produksjonseffektivitet.

6. CNC Jig slipemaskin

Egenskaper: Utstyrt med et koordinat- og posisjoneringssystem med høy presisjon, primært brukt til sliping av hull i former eller presisjonsdeler med ekstremt høy presisjon og overflatefinish.

Klassifisering etter automatisering og strukturelle egenskaper: hjelpetyper for å øke effektiviteten

I tillegg til mainstream-typene klassifisert etter funksjon nevnt ovenfor, CNC-slipemaskiner kan også deles inn basert på deres struktur og grad av automatisering:

Sammensatte slipemaskiner

Kombinerer flere slipefunksjoner, som sliping av ytre diametre, indre hull og endeflater, slik at flere prosesser kan fullføres i ett enkelt oppsett, noe som forbedrer maskineringsnøyaktigheten og effektiviteten betraktelig.

Høyhastighets/Ultra-høyhastighets slipemaskiner

Bruk CBN (kubisk bornitrid) eller diamantslipeskiver og utfør sliping ved ekstremt høye lineære hastigheter, noe som forbedrer materialfjerningshastigheten og maskineringskvaliteten betydelig.

CNC-slipemaskiner av portaltype

Med sterk strukturell stivhet, egnet for sliping av flate overflater eller føringsveier på store, tunge arbeidsstykker.

Valg av CNC-slipemaskiner og fremtidige trender

Å velge rett CNC-slipemaskin krever omfattende vurdering av arbeidsstykkets størrelse, form, presisjonskrav, batchstørrelse og budsjett. For eksempel, hvis det kreves maskinering av et stort antall slanke aksler, er en CNC senterløs sliper det beste valget; hvis komplekse støpehullsystemer er involvert, må en CNC-koordinatsliper velges.

De fremtidige utviklingstrendene for CNC-slipemaskiner vil fokusere på følgende punkter:

• Kombinert og integrert: Ett maskinverktøy fullfører flere prosesser, og reduserer håndterings- og klemfeil.


• Intelligentisering: Integrering av intelligent overvåking, adaptiv kontroll, feildiagnose og andre teknologier for å oppnå ubemannet eller minimalt bemannet produksjon.


• Ultrapresisjon: Forsøker maskineringsnøyaktighet og overflatekvalitet på nanometernivå.



CNC-slipemaskiner er uunnværlig presisjonsutstyr i moderne industri. Deres forskjellige typer kan møte ulike høypresisjonskrav, fra masseproduksjon til kompleks formbehandling, og er en av nøkkelteknologiene som driver oppgraderingen av avansert produksjon.
